Wie steuert der Player den Bildschirm über HDMI?

Über dasselbe Kabel, das das Bild trägt, laufen zwei Steuerleitungen. Damit schaltet der Player den Bildschirm ein und in Bereitschaft, holt seinen Eingang zurück und stellt seine Helligkeit. Ob Ihr Bildschirm das hergibt, probiert das Gerät selbst aus.

Zwei Leitungen, drei Fähigkeiten#

HDMI-CEC ist dieselbe Leitung, über die eine Fernbedienung den Zuspieler bedient. Über sie geht Ein und Bereitschaft und der Befehl Quelle zurückholen — der Bildschirm schaltet seinen Eingang wieder auf das Gerät, falls jemand vor Ort auf eine andere Quelle umgestellt hat.

DDC/CI ist eine Datenleitung im selben Kabel. Über sie geht ebenfalls Ein und Bereitschaft, und zusätzlich die Helligkeit des Panels.

Schalten kann also beides. Für den Schalter im Portal ist es gleich, welcher der beiden Wege trägt.

Beide Leitungen stecken im selben Kabel und haben nichts miteinander zu tun.

Werbedisplays und Panels für den Dauerbetrieb können oft beides, aber längst nicht alle.

Warum das Gerät fragt, statt zu vermuten#

Weder Hersteller noch Modell verraten, ob CEC eingeschaltet ist oder ob DDC/CI im Menü abgeschaltet wurde — und beides kann jemand vor Ort jederzeit ändern. Deshalb probiert das Gerät und meldet nur, was wirklich geantwortet hat.

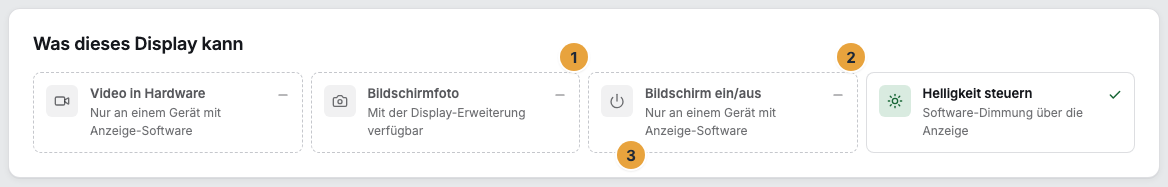

Das Ergebnis steht in der Karte Was dieses Display kann als Bildschirm ein/aus und Helligkeit steuern, jeweils verfügbar oder nicht verfügbar. Fehlt eine Fähigkeit, steht der Grund daneben — meist Dieser Bildschirm gibt es nicht her. Ein Schalter, der ins Leere greift, wäre die schlechtere Auskunft.

Das Beispiel zeigt ein Web-Display: Dort fehlt die Bildschirmsteuerung, weil hinter der Fläche kein Gerät mit SzeneraOS steht. An einem Player nennt der Grund statt dessen den Bildschirm selbst.

Helligkeit hat immer einen Weg#

Der Regler in der Karte Bild einstellen steht immer da, aber er wirkt auf zwei Arten, und welche gilt, sagt das Etikett daneben.

Was daraus folgt#

• Ein fehlender Schalter ist die Auskunft des Bildschirms, kein Fehler im Portal.
• Geduld lohnt sich. War der Bildschirm beim Start des Geräts dunkel, hat er nichts geantwortet. Die Probe wiederholt sich von selbst, spätestens alle 30 Minuten. Kabel ziehen und wieder stecken beschleunigt es nur.
• Das Kabel muss die Steuerleitung führen. Ein sehr einfaches Kabel oder ein zwischengeschalteter Umschalter reicht CEC oft nicht durch. Direkt anschließen.
• Geschaltet wird das Panel, nicht das Gerät. Der Player läuft weiter, holt weiter Inhalte und meldet sich weiter — nur die Fläche ist dunkel. Das ist etwas anderes als eine Sendepause, bei der der Bildschirm an bleibt.
• Bei Web-Displays geht das nicht. Hinter der Fläche steht ein Browser, keine Maschine am Kabel. Dort dimmt nur die Anzeige selbst.
